ППКО «Аларм-15»

Приборы предназначены для применения в системах централизованной или автономной охраны объектов (квартир, офисов, складов, школ, отделений банков, торговых, административных и производственных помещений и т.п.).

Осуществляет передачу данных в сетях двух операторов сотовой связи с использованием двух модемов NB-IoT (современный стандарт сотовой связи для устройств, не требующих большого потока данных) со сверхнизким энергопотреблением и супер высокой чувствительностью.

Высокая чувствительность модемов и передача данных на частоте 900 МГц позволяет работать прибору в зоне неуверенного приема сигналов 2G, 3G, 4G.

Одновременное подключение к сетям двух операторов мобильной связи и обмен данными с ПЦН по двум активным, независимым каналам связи значительно сокращает время перехода на другой канал при доставке сообщений.

Приборы «Аларм-15», «Аларм-15/6» и «Аларм-15/4» являются аналогами, выполнены на одной конструктивной базе и программном обеспечении. Отличаются количеством контролируемых двухпроводных ШС.

Прибор выпускается в следующих исполнениях:

исполнение «А» – обеспечивает контроль радиоканальных ОИ производства ЗАО «Риэлта» с использованием блока расширения шлейфов сигнализации радиоканального «Аларм-БРШС» («Аларм-БРШС»);
исполнение «Б» – обеспечивает контроль радиоканальных ОИ системы «Астра РИ-М» производства компании «ТЕКО» с использованием радиорасширителя шлейфов сигнализации радиоканального «Астра-РИ-М РР» (радиорасширитель «Астра-РИ-М РР»).

Все исполнения прибора выпускаются в пластмассовом корпусе.

Прибор обеспечивает:

• контроль состояния до 8-ми, 6-ти и 4-х двухпроводных охранных и тревожных шлейфов сигнализации (ШС) соответственно.
• передачу информации об изменении состояния ШС и собственного состояния на пульт централизованного наблюдения (ПЦН) системы передачи извещений о проникновении и пожаре автоматизированной «АСОС Алеся» (СПИ) в соответствии с «Протоколом информационно-логического обмена информацией между ПЦН и ППКО в СПИ «АСОС Алеся» по ETHERNET/GPRS каналам связи» (версия 4 в редакции от 07.10.2014 г.) с использованием двух модемов NB-IoT;
• загрузку ПО и его замены в ППКО по командам с АРМ ДО ПЦН;
• передачу на ПЦН в реальном режиме времени текущего состояния канала сети сотовой связи GSM c отображением данных в программе транспортного модуля в виде качественных характеристик (уровня сигнала в dB с оценкой качества);
• отображение качества канала связи звуковыми сигналами с помощью ВЗО (5 раз) при вскрытии корпуса прибора;
• возможность передачи данных в сетях двух операторов сотовой связи и резервирование канала связи при установке двух SIM карт;
• индикацию состояния ШС и собственного состояния;
• выдачу сигналов оповещения на внешний комбинированный (светозвуковой) оповещатель (СЗО);
• автономный режим работы без SIM карты;
• питание извещателей охранных и других устройств.
• передачу на ПЦН дополнительных извещений и состояний:

— состояние АКБ (норма, разряд, напряжение АКБ).
— состояние тампера (Вскрытие, Закрытие) подключенных блоков с указанием типа блока и его номера, кроме БВИ «Аларм» RS485 (тампер подключается к ППКО);
— состояние тампера радио извещателей;
— состояние внешних блоков с указанием типа и номера внешнего блока: неисправность, тревога.


При подключении по стыку RS485:

• модулей (до 3-х) расширения шлейфов сигнализации МРШС-8;
• блока расширения «Аларм-БРШС», либо радиорасширителя «Астра-РИ-М РР»;
• блока выносной индикации БВИ RS485 в симплексном режиме (для ППКО выпуска с ноября 2020 г.);

дополнительно обеспечивает:

• контроль состояния до 24-х ШС (двухпроводных, радиоканальных);
• индикацию контроля состояния до 24-х двухпроводных, радиоканальных ШС на индикаторах блока выносной индикации БВИ;
• индикацию контроля собственного состояния и ШС прибора, двухпроводных, радиоканальных ШС внешних устройств (до 32-х) на индикаторах блока выносной индикации БВИ RS485.

Приборы поддерживают постановку ШС на охрану по команде с ПЦН.
Приборы обеспечивают постановку и снятие с охраны ключами доступа DS1990A, ключами доступа защищенными АКБС.467369.002.

Технические характеристики

Напряжение сети питания 187-242 В
Мощность, потребляемая от сети 220 В, не более, В•А:
– при отсутствии внешних нагрузок — 8
– при внешних нагрузках с суммарным током потребления 0,35 А — 30
Номинальное напряжение АКБ емкостью 7-9 А•ч (габаритные размеры не более 151х65х94(99) мм ДхШхВ,) 12 В
Напряжение постоянного тока цепи внешних нагрузок 12 — 14 В
Ток, потребляемый без учета внешних нагрузок, не более, мА:
– от сети 220 В — не более 10
– от АКБ (в состоянии «Дежурный режим») — не более 90
Максимальный ток внешней нагрузки па цепи питания 12 В не более 0,35 А
Время непрерывной работы от полностью заряженной АКБ при внешних нагрузках с суммарным током потребления до 0,35 А не менее 3 ч.
Программируемая задержка срабатывания ШС 70, 300 мс
Максимальное напряжение, коммутируемое контактами реле управления ВЗО / максимальный ток — 120 В / 1 А
Количество контролируемых двухпроводных, радиоканальных ШС до 32-х
Суммарное количество контролируемых ШС внешних устройств подключения (МРШС-8 (до 3-х), Аларм-БРШС, «Астра-РИ-М РР») не более 24-х на один прибор
Время готовности к работе не более 5 с
Наработка на отказ не менее 20 000 ч.
Срок службы не менее 10 лет
Класс защиты человека от поражения электрическим током II
Степень защиты оболочкой IP20
Габаритные размеры (без антенны) 262х212х98 мм
Масса (без АКБ) не более 1,5 кг
Вероятность подбора ключа (кода) доступа 1,7*10-15
Максимальное количество ключей (кодов) доступа, хранящихся в памяти прибора 255
Формат SIM карты Nano Sim

По согласованию с потребителем дополнительно поставляются:

— устройство соединительное УС-ППК – для программирования прибора с помощью ПЭВМ;
— устройство соединительное беспроводное УСБ-ППК – для программирования прибора с помощью ПЭВМ, поддерживающего технологию Bluetooth;

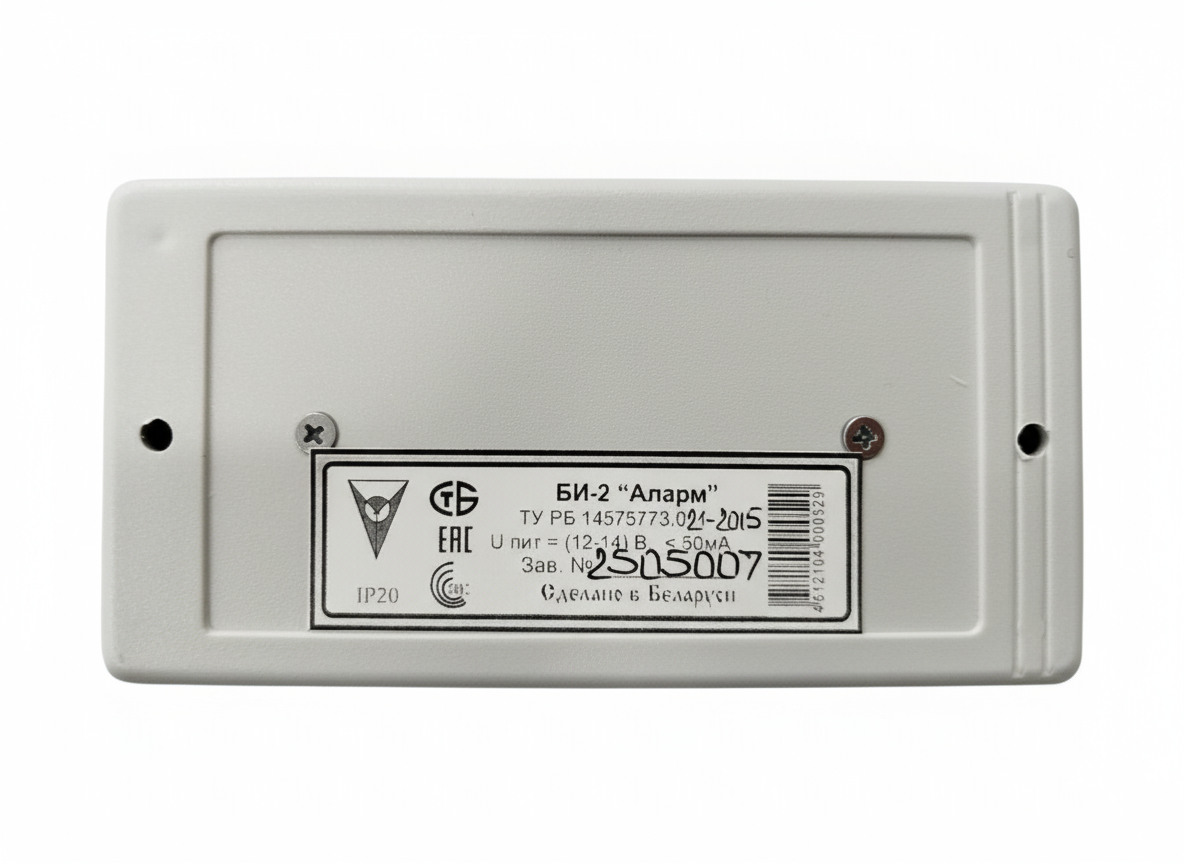

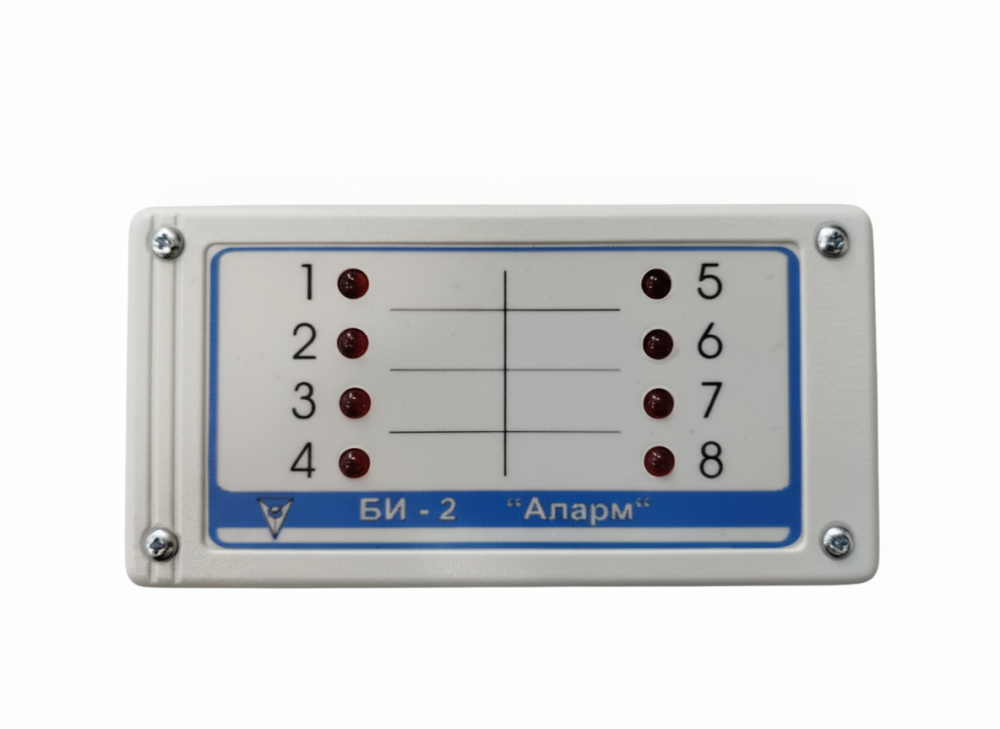

— блок индикации БИ-2 «Аларм» – для индикации состояния зон прибора;
— модуль доступа выносной МДВ-7/К – сенсорная клавиатура для набора кодов доступа, управления прибором (любой из зон прибора) и (или) для подтверждения снятия с охраны;
— устройство доступа УД-3Т (УД-1Т) – контактное устройство доступа (УД) для установки ключей доступа;
— ключи доступа DS1990A, ключи доступа защищенные АКБС.467369.002 – электронные ключи контактного способа считывания для подтверждения (после записи их кодов в память прибора) права пользователя на работу с прибором в определенном объеме, ограниченном уровнем доступа (хозяин, группа задержания, электромонтер). Ключи доступа защищенные не позволяют клонировать его код!
Количество УД, МДВ-7/К, ключей доступа и ключей доступа защищенных определяется потребителем.

для подключения дополнительного количества двухпроводных и радиоканальных контролируемых ШС (до 32-х):

а) МРШС-8 для двухпроводных ШС(до 24-х);
б) БВИ «Аларм» – для индикации состояния двухпроводных, радиоканальных ШС прибора (до 24-х);
в) БВИ «Аларм» RS485 – для удаленной индикации состояния прибора и ШС (до 32-х);

для подключения и контроля до 24-х радиоканальных ШС:

для прибора исполнения «А»:
1) блок расширения шлейфов сигнализации радиоканальный «Аларм-БРШС»;
2) извещатели охранные оптико-электронные пассивные для закрытых помещений радиоканальные «Аларм-РК-ОЭ», «Аларм-РК-РН» и
«Аларм-РК-Ш», извещатели охранные микрофонные контроля разрушения стекла радиоканальные «Аларм-РК-РС», извещатели охранные магнитоконтактные радиоканальные «Аларм-РК-МК» (исполнение А), извещатели охранные точечные электроконтактные радиоканальные «Аларм-РК-КТС» – суммарное количество не более 24-х;

для прибора исполнения «Б»:
1) радиорасширитель шлейфов сигнализации радиоканальный «Астра-РИ-М РР»;
2) извещатели охранные оптико-электронные пассивные для закрытых помещений радиоканальные ИО40910-1 Астра-5131 (исполнение А) и ИО30910-1 Астра-5131 (исполнение Б), извещатели охранные объемные оптико-электронные пассивные для закрытых помещений радиоканальные Астра-5121, извещатели охранные микрофонные контроля разрушения стекла радиоканальные ИО32910-1 Астра-6131, извещатели охранные магнитоконтактные радиоканальные ИО10210-1 Астра-3321, извещатели охранные точечные электроконтактные радиоканальные Астра-3221 – суммарное количество не более 24-х.

Функциональные возможности, устройство и работа, схемы подключения прибора подробно представлены в его руководстве по эксплуатации, размещенном в разделе «ДОКУМЕНТАЦИЯ / ПРИБОРЫ», для прибора приемно-контрольного охранного ППКО «Аларм-15» (исполнения «А», «Б»).

Документация на дополнительно поставляемые устройства размещена в разделе «ДОКУМЕНТАЦИЯ / АКСЕССУАРЫ».

Эксплуатационная документация на радиоканальное оборудование и извещатели представлена в разделе «ДОКУМЕНТАЦИЯ / РАДИОКАНАЛЬНОЕ ОБОРУДОВАНИЕ».

Прибор сертифицирован серийно Аккредитованным органом по сертификации технических средств охранно-пожарной сигнализации
Департамента охраны МВД Республики Беларусь.
